管端磁粉探伤机流水线——TDNDT®腾达探伤

作者:ZW来源:TDNDT网址:http://www.tdndt.cn

一、设备概述

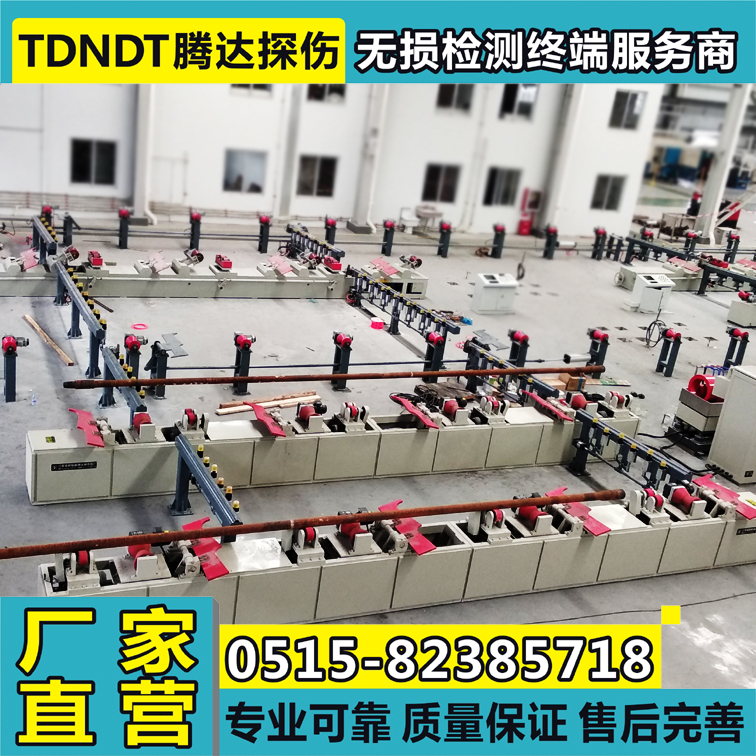

1、探伤机名称:TDCJH-16000AT管端磁粉探伤机流水线

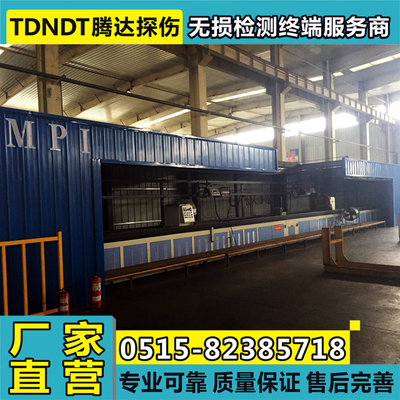

2、探伤机配套:管端磁粉探伤机主机2台、电源控制柜2台、检验暗室2套、LED探伤灯2套。
3、探伤机用途:用于石油钻杆钻铤管端探伤(含内螺纹和外螺纹)。

4、钻杆钻铤规格:外径75-200mm,内径45-120mm,长度9000-12600mm。
4、探伤范围:检测钻杆钻铤两个螺纹管端部,长300mm,内外螺纹,表面、近表面的所有缺陷。
5、探伤节拍:探伤钻杆钻铤每个螺纹管端约30秒。
6、探伤机交货期:双方商务合同签定生效后约2个月交货。
7、设备制造依据:
a、执行标准 GB/T15822.3-2005《无损检测 磁粉检测 第三部分:设备》、GB/T3721-83《磁粉探伤机》、JB/T8290-2011《磁粉探伤机》;
b、符合API SPET 5CT 、JB/T4730.4-2005对检测技术的相关要求;
c、设备的各项安全性能指标符合国家相关标准的规定;


二、设备工艺要求
1、采用荧光磁粉湿法探伤的方式,检测钻杆钻铤两个端部300mm表面、近表面的所有缺陷。
2、正确、合理选择工艺参数,合理设定电流强度、通电时间、荧光照度等参数,即可保证探伤灵敏度要求:国标A1型30/100(15/50)试片贴于工件表面,全圆十字磁痕清晰显示。
